«Запобіжник — найдешевша деталь в автомобілі, але саме вона часто стає першою відповіддю на питання «чому це перестало працювати».»
Перестав працювати прикурювач, зникло підсвічування, не реагують склопідіймачі — перше, що варто перевірити на Hyundai Getz, це запобіжники. На цій моделі їх два блоки: один у салоні, інший під капотом. Розберемо, де що знаходиться і за що відповідає кожна позиція.
Де знаходяться блоки запобіжників на Hyundai Getz
На Hyundai Getz усіх поколінь (2002–2011) встановлено два окремі блоки. Кожен відповідає за свою групу споживачів. Плутати їх не варто — схеми принципово різні.
Блок запобіжників у салоні
Розташований з лівого боку приладової панелі, за невеликою кришкою. Щоб дістатись до нього, відкрийте водійські двері і потягніть кришку на себе — вона знімається без інструментів. На внутрішній стороні кришки зазвичай є схема розташування запобіжників. З роками напис вигорає або стирається, тому таблиця нижче стане в пригоді.
Блок запобіжників у моторному відсіку

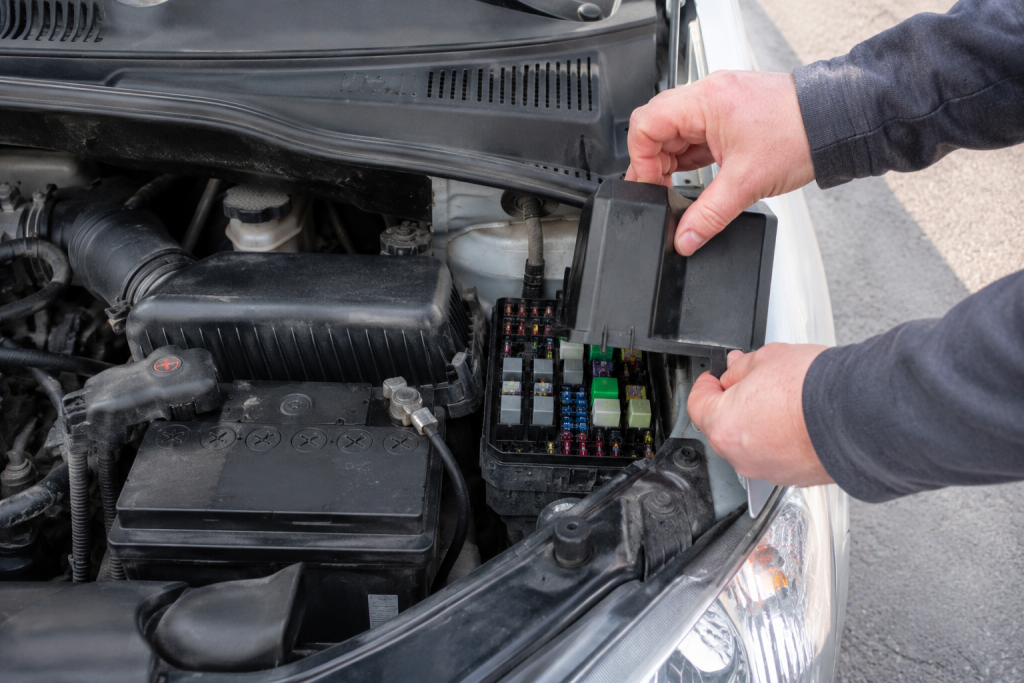

Знаходиться під капотом із лівого боку по ходу руху, поруч із акумулятором. Це чорна пластикова коробка з кришкою, яка знімається рухом догори. Тут зосереджені потужніші запобіжники і реле, що відповідають за живлення двигуна і основних систем.
Схема запобіжників у салоні Hyundai Getz
Нижче наведено розшифровку позицій салонного блоку. Номінали можуть незначно відрізнятися залежно від року випуску і комплектації, але розподіл функцій залишається однаковим для версій 1.1, 1.3 і 1.4.
| Позиція | Номінал | Що захищає |
|---|---|---|
| F1 | 10 А | Задні ліхтарі, освітлення номерного знака |
| F2 | 10 А | Передні габаритні вогні, підсвічування приладів |
| F3 | 15 А | Прикурювач |
| F4 | 20 А | Склопідіймачі передні |
| F5 | 20 А | Склопідіймачі задні (за наявності) |
| F6 | 10 А | Аудіосистема, магнітола |
| F7 | 10 А | Блок керування двигуном (ЕБУ) |
| F8 | 15 А | Обігрів заднього скла |
| F9 | 10 А | Склоочисники передні |
| F10 | 10 А | Склоочисник задній |
| F11 | 10 А | Сигнал звуковий |
| F12 | 15 А | Система кондиціонування (за наявності) |
| F13 | 10 А | Підсвічування перемикачів, годинник |
| F14 | 20 А | Обігрів сидінь (за наявності) |
| F15 | 10 А | Діагностичний роз’єм OBD2 |
На версіях без кондиціонера або без обігріву сидінь відповідні позиції можуть бути порожніми — це нормально.
Схема запобіжників у моторному відсіку Hyundai Getz

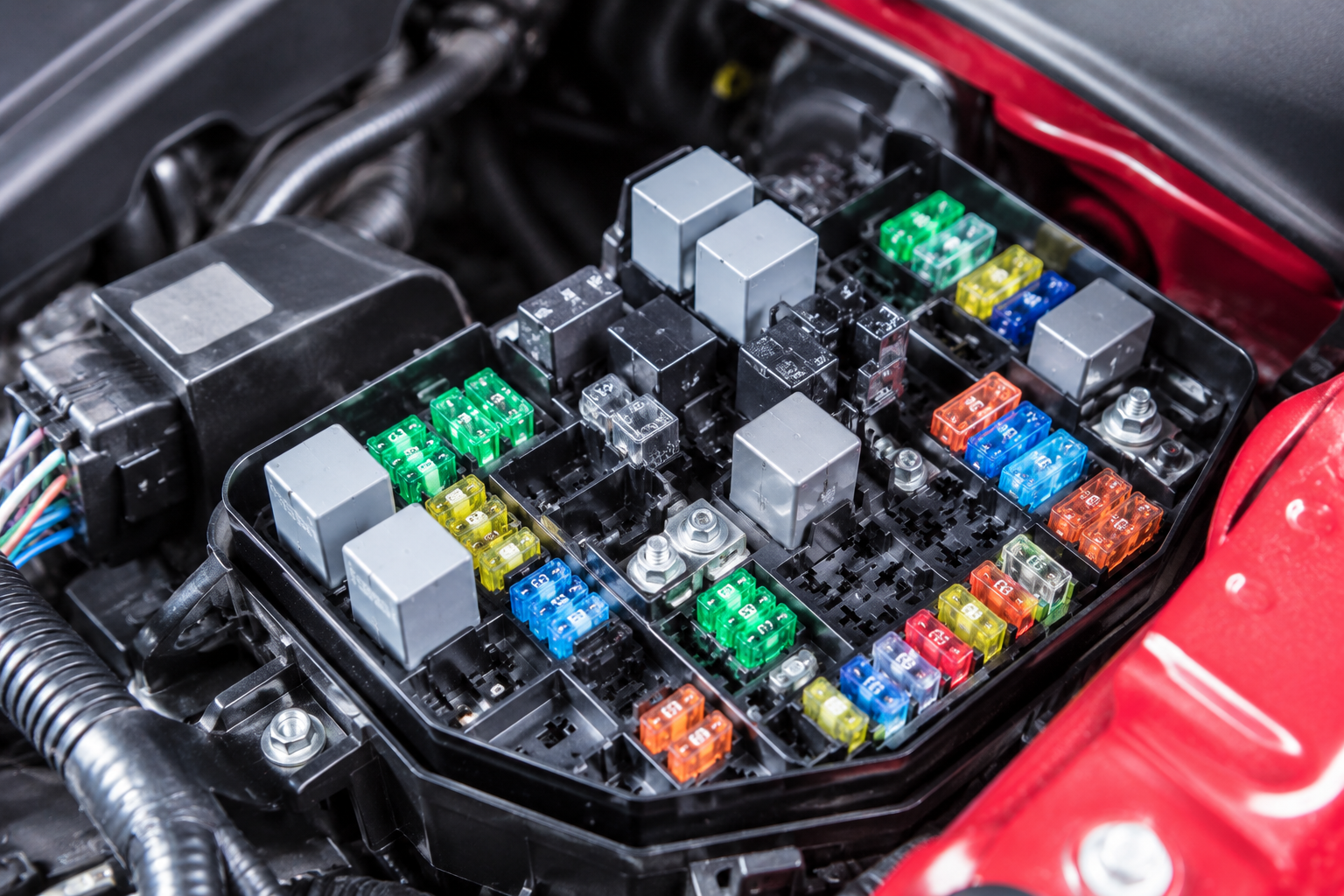

Блок під капотом містить потужніші елементи, які захищають головні ланцюги живлення. Тут же розташовані реле основних систем.
| Позиція | Номінал | Що захищає |
|---|---|---|
| M1 | 30 А | Паливний насос |
| M2 | 40 А | Головний блок запобіжників салону |
| M3 | 30 А | Система ABS (за наявності) |
| M4 | 20 А | Вентилятор охолодження двигуна (малий) |
| M5 | 30 А | Вентилятор охолодження двигуна (великий) |
| M6 | 30 А | Компресор кондиціонера |
| M7 | 20 А | Система запалювання, котушки |
| M8 | 15 А | Лямбда-зонд, датчики двигуна |
| M9 | 10 А | Блок керування КПП (для автомату) |
| M10 | 40 А | Генератор, живлення бортової мережі |
Реле в моторному відсіку
Поруч із запобіжниками в блоці під капотом розташовані реле. Кожне відповідає за комутацію потужних споживачів.
- Реле паливного насоса — вмикає насос при запуску двигуна.
- Реле головного живлення — подає напругу на основні ланцюги після повороту ключа.
- Реле вентилятора охолодження — керує включенням вентилятора радіатора.
- Реле кондиціонера — вмикає компресор при увімкненні клімату.
- Реле стартера — знаходиться окремо, поруч зі стартером або на блоці.
Як перевірити і замінити запобіжник на Getz
Перевірка займає кілька хвилин і не потребує спеціального обладнання. Головне — діяти послідовно.
- Вимкніть запалювання і вийміть ключ — це обов’язкова умова перед будь-якою роботою з електрикою.
- Відкрийте потрібний блок запобіжників — салонний або під капотом, залежно від того, що перестало працювати.
- Знайдіть потрібну позицію за таблицею або схемою на кришці блоку.
- Вийміть запобіжник пінцетом або спеціальним екстрактором, який зазвичай є у самому блоці.
- Оглядово перевірте: якщо перемичка всередині розплавлена або перерізана — запобіжник перегорів.
- Замініть на новий з таким самим номіналом в амперах. Ставити запобіжник більшого номіналу не можна — це ризик пожежі.
- Перевірте роботу споживача і поверніть кришку блоку на місце.
Які запобіжники тримати в запасі
На Getz варто мати в бардачку невеликий набір — по 2–3 штуки номіналів 10 А, 15 А і 20 А. Це покриє 90% можливих ситуацій. Запобіжники типу «міні» коштують копійки і продаються в будь-якому автомагазині.
Чому перегоряють запобіжники на Hyundai Getz
Якщо запобіжник перегорів один раз — це може бути випадковий стрибок напруги. Якщо горить повторно — є причина, яку потрібно знайти.
- коротке замикання в проводці — найпоширеніша причина, особливо на старих авто з пошкодженою ізоляцією;
- несправний споживач — мотор склопідіймача, помпа омивача або будь-який інший елемент, який починає споживати більше норми;
- окислені або ненадійні контакти в роз’ємах — дають підвищений опір і нагрів;
- неправильно підключені додаткові пристрої — реєстратори, сигналізації, підсилювачі без окремого запобіжника;
- пошкодження проводки гризунами — актуально для авто, які стоять у гаражі або на відкритих стоянках.
Коли заміна запобіжника не вирішує проблему
Якщо новий запобіжник перегоряє одразу або через короткий час — це сигнал короткого замикання в ланцюзі. У такому випадку варто перевірити проводку і споживач, який захищає ця позиція, перш ніж ставити наступний запобіжник.
«Якщо новий запобіжник перегорає одразу — справа не в запобіжнику, а в тому, що він захищає.»
Запобіжники Hyundai Getz — проста і логічна система, яка добре піддається самостійній діагностиці. Знаючи розташування блоків і призначення кожної позиції, можна швидко знайти причину несправності і усунути її без звернення до сервісу. Головне — не ставити запобіжник більшого номіналу і не ігнорувати повторне перегоряння.
