Перестав працювати прикурювач, зникло підсвічування панелі або не реагують склопідіймачі — на Hyundai Elantra діагностику варто починати з запобіжників. На цій моделі їх два блоки з різним призначенням. Розберемо, де вони знаходяться і що захищає кожна позиція.
Де знаходяться блоки запобіжників на Hyundai Elantra
На всіх поколіннях Elantra — HD, MD і пізніших — схема розташування блоків однакова. Два окремі блоки: один у салоні, інший під капотом. Кожен відповідає за свою групу електричних ланцюгів.
Салонний блок запобіжників

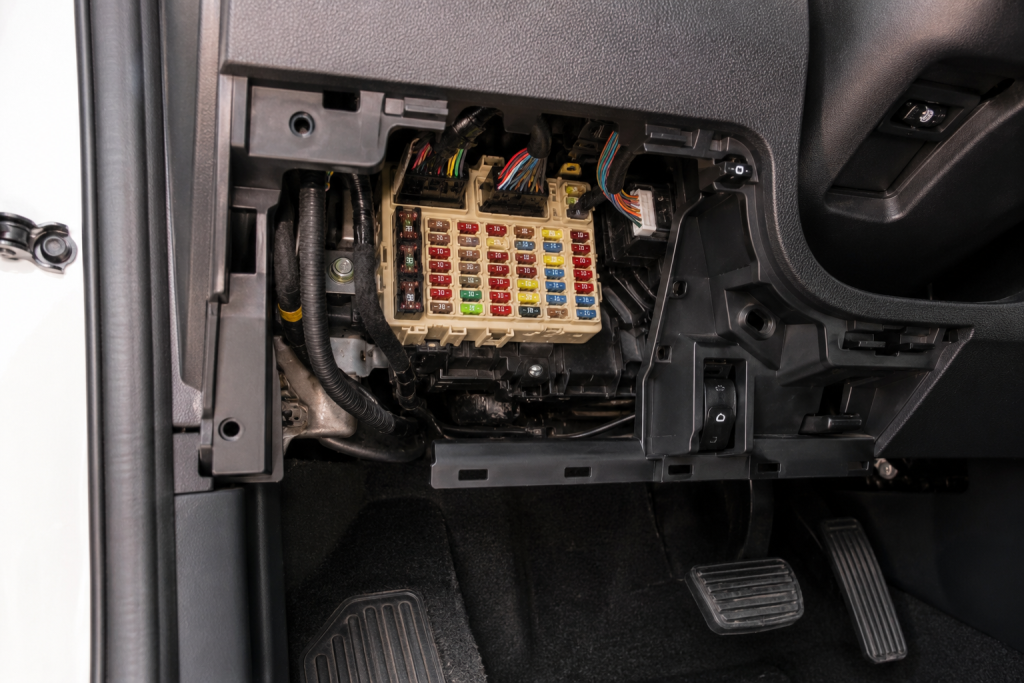

Розташований з лівого боку приладової панелі з боку водія. Щоб дістатись до нього, відкрийте водійські двері і потягніть декоративну кришку на себе — вона знімається без інструментів. На внутрішній стороні кришки є схема позицій. На авто з великим пробігом підпис вигорає, тому таблиця нижче буде корисною.
Блок запобіжників у моторному відсіку
Знаходиться під капотом із лівого боку по ходу руху, поряд з акумулятором. Чорна пластикова коробка з кришкою, яка відкривається рухом догори або натисненням фіксатора. Тут зосереджені потужніші запобіжники і основні реле.
Схема запобіжників у салоні Hyundai Elantra
Нижче наведено розшифровку позицій салонного блоку для покоління Elantra MD (2011–2016). Для поколінь HD призначення більшості позицій збігається, але нумерація може відрізнятися.
| Позиція | Номінал | Що захищає |
|---|---|---|
| F1 | 10 А | Задні ліхтарі, освітлення номерного знака |
| F2 | 10 А | Передні габаритні вогні, підсвічування приладів |
| F3 | 15 А | Прикурювач |
| F4 | 20 А | Склопідіймачі передні |
| F5 | 20 А | Склопідіймачі задні |
| F6 | 10 А | Аудіосистема, магнітола |
| F7 | 10 А | Блок керування двигуном (ЕБУ) |
| F8 | 15 А | Обігрів заднього скла |
| F9 | 10 А | Склоочисники передні |
| F10 | 10 А | Склоочисник задній |
| F11 | 10 А | Звуковий сигнал |
| F12 | 15 А | Система кондиціонування |
| F13 | 10 А | Підсвічування перемикачів, годинник |
| F14 | 20 А | Обігрів сидінь (за наявності) |
| F15 | 10 А | Діагностичний роз’єм OBD2 |
| F16 | 10 А | Камера заднього виду, парктроніки |
| F17 | 15 А | Система круїз-контролю (за наявності) |
| F18 | 10 А | Блок керування АКПП (для автомату) |
Особливості для Elantra MD
На Elantra MD деякі позиції залежать від комплектації. Авто без кондиціонера, обігріву сидінь або камери матимуть порожні слоти на відповідних місцях — це нормально і не є несправністю. На версіях із системою старт-стоп додається окрема позиція для блоку керування цією функцією.
Схема запобіжників у моторному відсіку Hyundai Elantra
Блок під капотом захищає потужніші ланцюги — живлення двигуна, системи гальмування, вентиляції та зарядки. Запобіжники тут більшого номіналу і мають інший корпус порівняно з салонними.
| Позиція | Номінал | Що захищає |
|---|---|---|
| M1 | 30 А | Паливний насос |
| M2 | 40 А | Головне живлення салонного блоку |
| M3 | 30 А | Система ABS і ESP |
| M4 | 20 А | Вентилятор охолодження (малий ступінь) |
| M5 | 30 А | Вентилятор охолодження (повна потужність) |
| M6 | 30 А | Компресор кондиціонера |
| M7 | 20 А | Система запалювання, котушки |
| M8 | 15 А | Датчики двигуна, лямбда-зонди |
| M9 | 10 А | Блок керування АКПП |
| M10 | 40 А | Генератор, живлення бортової мережі |
| M11 | 20 А | Рульова рейка з електропідсилювачем (MDPS) |
| M12 | 15 А | Фари денного світла (DRL) |
Реле в моторному відсіку
Поряд із запобіжниками в блоці під капотом знаходяться реле. Вони керують вмиканням потужних споживачів через слабкострумові сигнали від блоку керування.
- Реле паливного насоса — вмикає насос при повороті ключа і під час роботи двигуна.
- Реле головного живлення — подає напругу на основні ланцюги після запуску.
- Реле вентилятора охолодження — два реле для малого і великого ступеня обертів.
- Реле кондиціонера — вмикає компресор при активації клімату.
- Реле стартера — забезпечує живлення стартера при запуску двигуна.
Як перевірити і замінити запобіжник на Hyundai Elantra
Перевірка займає кілька хвилин. Ніякого спеціального обладнання для базової перевірки не потрібно.
- Вимкніть запалювання і вийміть ключ — обов’язковий перший крок перед роботою з електрикою.
- Визначте, який блок перевіряти — салонний або під капотом, залежно від того, що перестало працювати.
- Відкрийте кришку блоку і знайдіть потрібну позицію за таблицею або схемою на кришці.
- Вийміть запобіжник пінцетом або пластиковим екстрактором із блоку — він зазвичай є всередині кришки.
- Огляньте запобіжник: перегоряння видно візуально — перемичка всередині розплавлена або розірвана.
- За потреби перевірте мультиметром у режимі «прозвонки» — справний запобіжник дає сигнал.
- Встановіть новий запобіжник із таким самим номіналом — колір і цифра мають збігатися.
- Перевірте роботу споживача і закрийте кришку блоку.
Що тримати в запасі
Для Elantra зручно мати набір запобіжників типу «міні» номіналом 10 А, 15 А і 20 А — по 2–3 штуки кожного. Цього достатньо для більшості ситуацій у дорозі. Продаються в будь-якому автомагазині і коштують мінімум.
Чому перегоряють запобіжники на Hyundai Elantra
Один перегорілий запобіжник — дрібниця. Той самий запобіжник, що горить повторно — це вже привід розібратися детальніше.
- коротке замикання в проводці — найчастіша причина, особливо на авто після ДТП або неякісного ремонту;
- несправний споживач — мотор склопідіймача, помпа омивача або будь-який інший вузол із підвищеним споживанням струму;
- окислені контакти в роз’ємах — дають підвищений опір, нагрів і нестабільну роботу;
- неправильно підключені додаткові пристрої — реєстратори, сигналізації або підсилювачі без власного запобіжника;
- пошкодження ізоляції проводки — через перетирання о металеві краї кузова або вплив гризунів.
Коли потрібна діагностика проводки
Якщо новий запобіжник перегоряє протягом кількох хвилин або одразу після вмикання — це ознака короткого замикання. У такому випадку подальша заміна запобіжників не має сенсу. Потрібна перевірка ланцюга і споживача, який захищає ця позиція.
«Запобіжник, який горить повторно — це не несправність, це симптом. Справжня причина завжди глибше.»
Запобіжники Hyundai Elantra — зрозуміла система, яка легко піддається самостійній перевірці. Знаючи розташування блоків і призначення кожної позиції, можна швидко знайти причину відмови без звернення до сервісу. Головне — ніколи не ставити запобіжник більшого номіналу і не ігнорувати повторне перегоряння.
