Коли в Hyundai Trajet перестає працювати прикурювач, магнітола, склоочисник або освітлення салону, причину варто спочатку пошукати серед запобіжників. У цьому мінівені електричні кола розподілені між кількома монтажними блоками, тому потрібний елемент не завжди знаходиться там, де його очікує побачити водій. Особливої уваги потребує обладнання задньої частини салону, зокрема кондиціонер, обігрів скла та склоочисник. Розглянемо розташування блоків, призначення основних запобіжників і порядок їх безпечної перевірки.
Де знаходяться блоки запобіжників Hyundai Trajet
Hyundai Trajet випускався з 1999 до 2008 року. У більшості версій передбачено два основні монтажні блоки: один у салоні, інший у моторному відсіку. Додатково можуть встановлюватися окремі блоки реле та елементи захисту дизельного обладнання.
Важливо враховувати, що схеми для ранніх автомобілів 2000–2004 років і пізніших модифікацій можуть відрізнятися. На розташування окремих елементів впливають тип двигуна, комплектація та ринок, для якого випущений автомобіль.
Салонний блок з боку водія

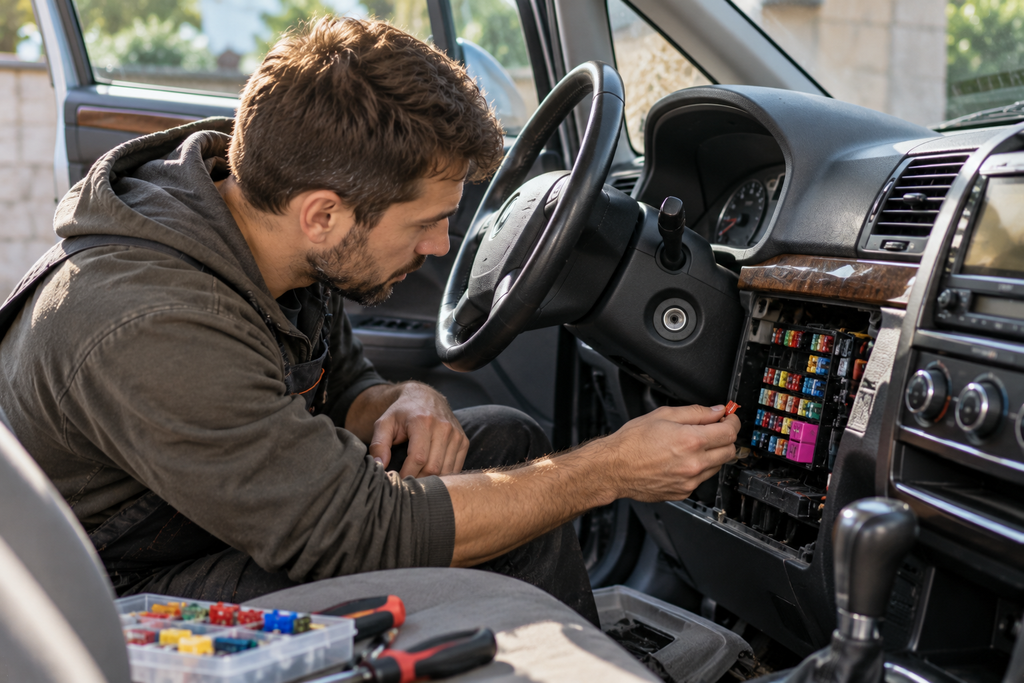

Основний салонний блок розташований у нижній частині панелі приладів з боку водія. Щоб отримати доступ, потрібно знайти захисну кришку під панеллю та акуратно відкрити її. На внутрішній поверхні кришки зазвичай нанесені позначення електричних кіл.
У цьому блоці зосереджені запобіжники обладнання, яким водій і пасажири користуються щодня:
- аудіосистеми, прикурювача та додаткової розетки живлення;
- центрального замка, салонного освітлення й електричних дзеркал;
- передніх і задніх склоочисників;
- кондиціонера та допоміжного обладнання салону;
- стоп-сигналів, аварійної сигналізації та окремих приладів керування.
Перш ніж виймати будь-який елемент, потрібно вимкнути запалювання. Не варто орієнтуватися виключно на колір запобіжника: поруч можуть стояти елементи однакового номіналу, які захищають абсолютно різні кола.
Підкапотний блок

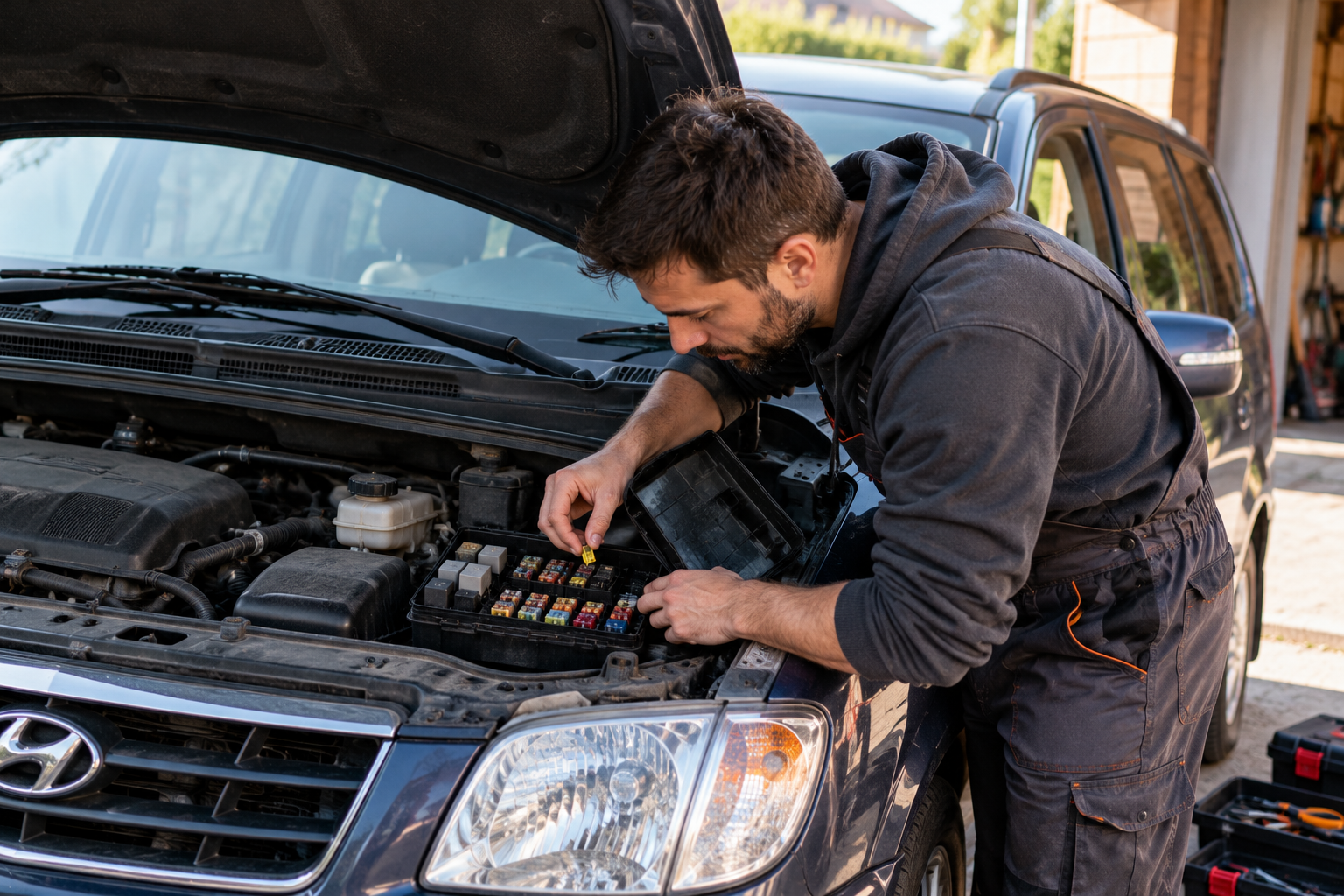

Другий основний блок знаходиться в моторному відсіку, поблизу акумулятора. Він закритий пластиковою кришкою, під якою розміщені плавкі запобіжники, силові вставки та реле.
Тут захищаються електричні кола двигуна, паливного насоса, фар, вентиляторів охолодження, ABS та інших систем із відносно великим споживанням струму. Частина силових вставок має номінал 30–50 А, тому їх не можна плутати зі звичайними малогабаритними запобіжниками.
Схема салонних запобіжників Hyundai Trajet
Нижче наведено розшифровку для поширеної схеми Hyundai Trajet 2004–2008 років. Номери відповідають позиціям у схемі монтажного блока, а не обов’язково порядку розташування елементів в одному ряду.
| № | Номінал | Призначення |
|---|---|---|
| 1 | 10 А | Іммобілайзер, панель приладів, окремі датчики |
| 2 | 10 А | Панель приладів |
| 3 | 10 А | Вимикач аварійної сигналізації |
| 4 | 15 А | Система подушок безпеки SRS |
| 5 | 20 А | Додаткова розетка живлення |
| 6 | 10 А | Аудіосистема, електричні дзеркала |
| 7 | 15 А | Прикурювач |
| 9 | 10 А | Керування кондиціонером, дзеркала |
| 12 | 10 А | Кондиціонер, аудіосистема, верхній плафон |
| 13 | 10 А | Освітлення салону, панель приладів |
| 14 | 15 А | Центральний замок |
| 15 | 20 А | Підсилювач аудіосистеми |
| 16 | 15 А | Люк, верхня консоль |
| 18 | 10 А | Задній протитуманний ліхтар |
| 19 | 30 А | Реле обігріву заднього скла |
| 22 | 15 А | Задній кондиціонер |
| 24 | 15 А | Стоп-сигнали |
| 25 | 20 А | Передні склоочисники та омивач |
| 30 | 20 А | Підігрів сидінь |
| 32 | 15 А | Задній склоочисник та омивач |
Це довідкова таблиця для зазначеної конфігурації, а не універсальна схема всіх Hyundai Trajet. Якщо на кришці конкретного автомобіля зазначені інші номери або номінали, пріоритет має заводське маркування.
Запобіжники під капотом: основні позначення
У моторному відсіку використовуються англомовні скорочення. Частину з них легко розпізнати, але позначення MAIN, ECM або ATM нерідко викликають запитання.
Для поширеної схеми 2004–2008 років основні позиції мають таке призначення:
| № | Позначення | Номінал | Призначення |
|---|---|---|---|
| 1 | FUEL PUMP | 20 А | Реле паливного насоса |
| 2 | HEAD LAMP LOW | 15 А | Ближнє світло |
| 3 | ABS | 10 А | Блок керування ABS |
| 4 | INJECTOR | 10 А | Форсунки та пов’язані кола |
| 5 | A/C COMPRESSOR | 10 А | Реле компресора кондиціонера |
| 6 | ATM | 20 А | Керування автоматичною коробкою |
| 7 | MAIN | 30 А | Головне реле керування двигуном |
| 8 | IGNITION COIL | 20 А | Котушки запалювання |
| 9 | OXYGEN SENSOR | 15 А | Датчик кисню |
| 11 | HORN | 10 А | Звуковий сигнал |
| 12 | HEAD LAMP HIGH | 15 А | Дальнє світло |
| 13 | DRL | 15 А | Денні ходові вогні |
| 14 | FRONT FOG LAMP | 15 А | Передні протитуманні фари |
| 19 | BLOWER | 30 А | Вентилятор обігрівача |
| 20 | IGNITION SWITCH 1 | 30 А | Частина кіл замка запалювання |
| 22 | ECM | 10 А | Електронне керування двигуном |
У цьому ж блоці можуть бути окремі силові вставки для вентиляторів радіатора, електросклопідйомників та ABS. Їхнє розташування потрібно звіряти зі схемою відповідного року випуску.
Чим відрізняється дизельна версія
На Hyundai Trajet із дизельним двигуном 2.0 CRDi передбачені додаткові електричні кола керування паливною системою та свічками розжарювання. Через це схема підкапотного обладнання не повністю збігається з бензиновими модифікаціями.
Якщо дизель погано запускається в холодну погоду, не варто відразу міняти запобіжники навмання. Спочатку потрібно перевірити акумулятор, напругу живлення, реле свічок розжарювання та відповідні силові кола.
Додаткові блоки та електрика задньої частини салону
Hyundai Trajet має семимісний салон, а в окремих комплектаціях — додаткове кліматичне обладнання для задніх пасажирів. Саме тому несправність у задній частині автомобіля не обов’язково пов’язана з окремим блоком, розташованим безпосередньо біля відповідного пристрою.
У деяких виконаннях є додаткові релейні блоки та елементи електропроводки під сидіннями. Проте наявність окремого блока запобіжників саме під сидінням не є підтвердженою універсальною особливістю всіх Trajet. Першими слід перевіряти основні монтажні блоки.
Для пошуку несправностей заднього обладнання корисно орієнтуватися на такі кола:
- REAR A/C — живлення заднього кондиціонера, якщо він передбачений комплектацією.
- REAR WIPER — задній склоочисник та омивач.
- DEFOGGER — обігрів заднього скла.
- ROOM LAMP — освітлення салону.
- POWER OUTLET — додаткові розетки живлення.
Наприклад, якщо задній склоочисник не працює, але інше обладнання справне, варто перевірити запобіжник №32 на 15 А у відповідній салонній схемі. Якщо він цілий, наступними об’єктами перевірки будуть проводка дверей багажника, перемикач і моторедуктор.
Який запобіжник перевіряти за симптомами
Не кожна несправність електрообладнання означає, що перегорів запобіжник. Однак перевірка відповідного кола часто дозволяє швидко звузити пошук причини.
Не працює прикурювач або магнітола
Для прикурювача у схемі 2004–2008 років передбачений запобіжник №7 на 15 А, а для додаткової розетки — №5 на 20 А. Якщо живлення зникло після підключення компресора або зарядного пристрою, потрібно також оглянути саму розетку на предмет пошкодження контактів.
Аудіосистема пов’язана з кількома електричними колами. Тому, якщо магнітола не вмикається, слід перевірити не лише запобіжник №6, а й інші позиції, що живлять аудіообладнання, зокрема №12 та №15 за наявності підсилювача.
Не працює вентилятор або кондиціонер
Коли вентилятор обігрівача повністю перестає обертатися, серед перших перевіряють підкапотний BLOWER на 30 А. Якщо він справний, причина може бути у двигуні вентилятора, резисторі, реле або блоці керування.
Якщо проблема стосується лише заднього кондиціонера, доцільно почати із салонного запобіжника №22 на 15 А, передбаченого відповідною схемою.
Зникло світло або не працюють поворотники
При відмові ближнього чи дальнього світла перевіряють відповідні запобіжники HEAD LAMP LOW та HEAD LAMP HIGH. Але якщо не світиться лише одна лампа, спочатку потрібно оглянути її саму, патрон і контакти.
Для аварійної сигналізації передбачене окреме коло. Коли поворотники працюють, а аварійна сигналізація ні, проблема може бути у вимикачі або його живленні, а не в усій системі покажчиків повороту.
Як перевірити та замінити запобіжник Hyundai Trajet
Найзручніше використовувати спеціальний пластиковий знімач і мультиметр. Візуальний огляд також допомагає, хоча пошкоджена перемичка не завжди добре помітна через корпус.
Порядок перевірки та заміни:
- Зупиніть автомобіль, вимкніть запалювання та відповідне електрообладнання.
- Знайдіть потрібний блок і визначте позицію запобіжника за заводською схемою.
- Акуратно витягніть елемент пластиковим знімачем.
- Огляньте металеву перемичку або перевірте цілісність мультиметром.
- Якщо запобіжник перегорів, установіть новий такого самого типу й номіналу.
- Увімкніть обладнання та перевірте його роботу.
Якщо новий елемент відразу перегорає, повторювати заміну без діагностики не потрібно. Це може свідчити про коротке замикання, перевантаження або несправність підключеного пристрою.
Запобіжник захищає проводку від небезпечного струму, а не усуває причину несправності. Його повторне перегорання — сигнал перевірити електричне коло.
Не можна встановлювати запобіжник більшого номіналу, використовувати дріт замість плавкої вставки або самостійно перемикати контакти монтажного блока. Особливо обережно потрібно працювати із силовими вставками, системами ABS та SRS.
Чому важливо звіряти схему з роком випуску
У Hyundai Trajet трапляються різні конфігурації монтажних блоків. Навіть коли назва електричного кола залишається однаковою, його позиція та номінал можуть відрізнятися. Найбільше це стосується автомобілів різних років, бензинових і дизельних модифікацій, а також машин із додатковим кліматичним обладнанням.
Схожий принцип використовується й в інших автомобілях марки. Наприклад, у матеріалі про запобіжники Hyundai Santa Fe пояснюється розподіл електричних кіл між салонним і підкапотним блоками. Водночас переносити номери запобіжників з однієї моделі Hyundai на іншу не можна.
Для точного пошуку потрібно знати рік випуску, двигун і комплектацію Trajet. Якщо схема на кришці відсутня або нерозбірлива, краще скористатися заводською документацією саме для відповідної модифікації.
Своєчасна перевірка запобіжників допомагає уникнути зайвої заміни справних деталей і швидше знайти причину відмови електрообладнання. Проте будь-яка повторна несправність потребує перевірки проводки, контактів і підключених споживачів, а не лише встановлення нової плавкої вставки.
Матеріал має інформаційний характер. Перед втручанням в електрообладнання автомобіля звіряйте номінали та розташування запобіжників із заводською документацією. Роботи з високострумовими колами та системами безпеки варто довіряти кваліфікованому автоелектрику.
