Hyundai Santa Fe третього покоління, відомий за заводським кодом DM, отримав помітно складнішу електричну архітектуру порівняно з попередником, і саме через це пошук потрібного запобіжника іноді ставить власників у глухий кут. Модель випускалася з 2012 по 2018 рік і активно продавалася в Україні, тож питання про розташування блоків і розшифровку номіналів виникає регулярно. У цій статті ми розберемо, де шукати обидва блоки запобіжників, чим ця модель відрізняється від попереднього покоління Santa Fe CM і яку деталь перевіряти залежно від симптому.
Де розташовані блоки запобіжників Santa Fe DM
Як і в більшості кросоверів Hyundai, в Santa Fe DM передбачено два основні блоки — салонний і моторний. Розташування залишається практично незмінним для всіх років випуску, хоча склад запобіжників усередині помітно ускладнився після 2015 року через появу смарт-ключа і додаткових електронних модулів.
Блок у салоні
Салонний блок запобіжників, як і раніше, знаходиться в панелі приладів з боку водія, за невеликою кришкою. Дістатися до нього можна, підчепивши край кришки пальцями і потягнувши на себе. Схема з позначеннями нанесена на внутрішній стороні кришки, і саме на неї варто орієнтуватися в першу чергу, оскільки склад цього блока сильно залежить від комплектації і року випуску. На топових версіях з великою кількістю електроніки кількість позицій у салонному блоці помітно більша, ніж на базових комплектаціях без смарт-ключа.

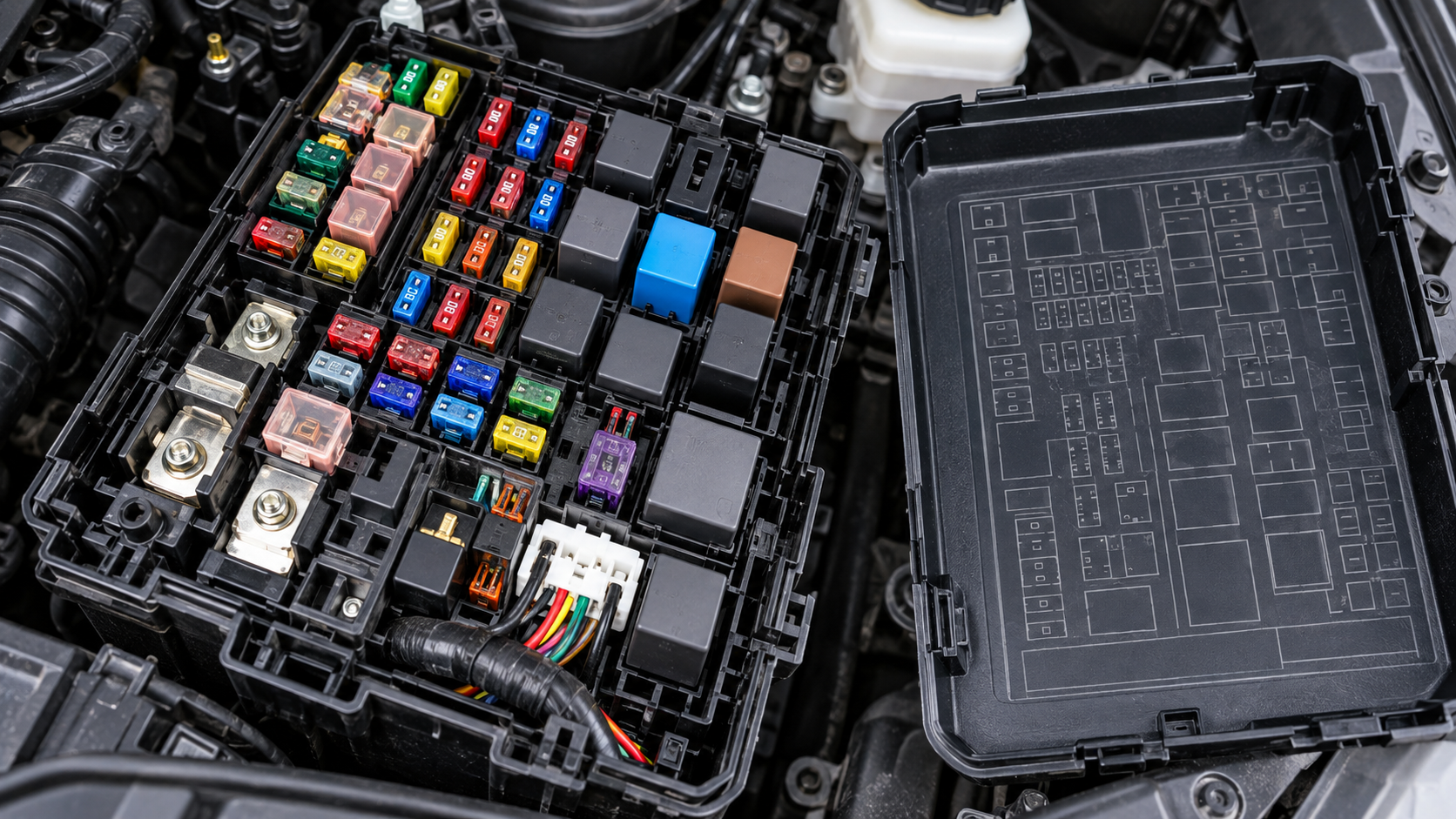

Блок у моторному відсіку
Головний блок запобіжників розташований у моторному відсіку зліва, і саме тут зосереджені найпотужніші запобіжники автомобіля. На дизельних версіях передбачений додатковий окремий блок, що обслуговує систему підігріву палива і свічки розжарювання, тому власникам дизельних Santa Fe варто перевіряти саме цей додатковий блок при проблемах із холодним запуском. Взимку саме цей блок найчастіше стає причиною тривалого прогріву чи труднощів із запуском на морозі.
Чим Santa Fe DM відрізняється від Santa Fe CM
Власники нерідко плутають ці два покоління, оскільки зовні автомобілі схожі, а назва моделі не змінювалася. Втім, з точки зору електрики різниця суттєва, і застосовувати схему одного покоління до іншого не варто.
Найпомітніша відмінність — поява окремого потужного запобіжника MDPS на 80 ампер, що відповідає за електричний підсилювач керма. У попередньому поколінні Santa Fe CM стояв гідравлічний підсилювач без такого запобіжника, тому важке керування на DM найчастіше вказує саме на проблему в цьому колі. Другою суттєвою відмінністю стала поява цілої групи запобіжників смарт-ключа — від однієї до чотирьох позицій залежно від комплектації, тоді як у Santa Fe CM подібної системи не було взагалі. Третя відмінність менш очевидна, але важлива: у DM значно більше окремих модулів BCM і IPS, які розподіляють живлення між дрібними споживачами, тому один і той самий симптом іноді може вказувати відразу на кілька можливих запобіжників замість одного очевидного. Якщо вас цікавить схема саме для попереднього покоління, детальний розбір запобіжників Santa Fe CM ми розглядали в окремій статті.

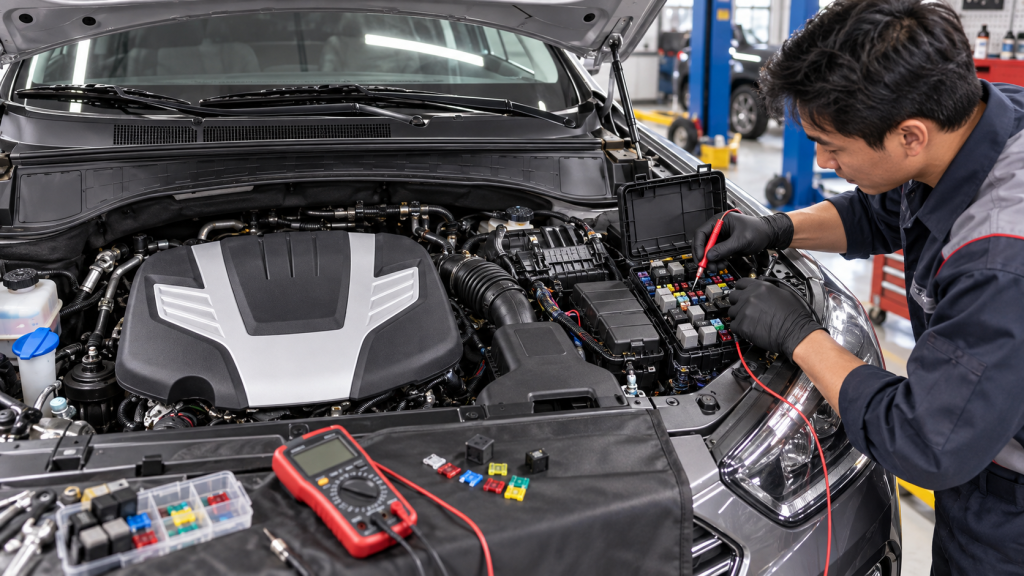

Як швидко перевірити підозрюваний запобіжник
Перш ніж розбиратися в таблицях, варто виконати кілька простих кроків перевірки — вони однакові незалежно від того, який саме споживач перестав працювати.
- Вимкніть запалювання і за можливості зачекайте, поки згасне індикатор смарт-ключа на панелі приладів.
- Визначте за таблицею нижче, у якому саме блоці шукати потрібний запобіжник — салонному чи моторному.
- Витягніть запобіжник спеціальним пінцетом і огляньте металеву дужку всередині на просвіт.
- За наявності перегорання замініть запобіжник новим точно такого самого номіналу, ніколи не вищого.
- Увімкніть запалювання і перевірте, чи відновилася робота несправного споживача.
Розшифровка запобіжників у салоні Santa Fe DM
Нижче наведені найчастіше затребувані запобіжники салонного блока для версій 2015-2018 років випуску. На ранніх модифікаціях 2012-2014 років позначення можуть трохи відрізнятися через простіші комплектації без смарт-ключа:
| Позначення | Номінал | За що відповідає |
|---|---|---|
| P/WDW LH, P/WDW RH | 25А | Склопідйомники передні й задні |
| МУЛЬТИМЕДІА | 15А | Аудіо, навігація, годинник |
| СТОП-СИГНАЛ | 15А | Електронний модуль стоп-сигналу |
| С/ЗАЖИГАЛКА | 20А | Прикурювач, розетка живлення |
| ДВІРНИК FRT | 15А (реле) | Передній склоочисник |
| RR HTD | 10А (салон) | Обігрів заднього скла |
| AMP | 30А | Аудіопідсилювач |
| ЗАМОК DR | 20А | Центральний замок дверей |
Розшифровка запобіжників у моторному відсіку Santa Fe DM
Моторний блок Santa Fe DM влаштований складніше за попереднє покоління через додаткові силові запобіжники і смарт-розподільну коробку:
| Позначення | Номінал | За що відповідає |
|---|---|---|
| MDPS | 80А | Електричний підсилювач керма |
| F/НАСОС | 15А | Реле паливного насоса |
| IG1, IG2 | 40А | Замок запалювання, реле старту |
| РОГ | 15А | Звуковий сигнал |
| КАТУШКА ЗАПАЛЮВАННЯ | 20А | Котушки запалювання на бензинових версіях |
| ДВІРНИК FRT | 25А | Двигун переднього склоочисника |
| RR HTD | 40А (моторний блок) | Реле обігріву заднього скла |
| ВОЗДУХОДУВКА | 40А | Реле вентилятора пічки |
Один із автоелектриків, що спеціалізується на сучасних Hyundai, зауважив: «чим більше в машині електроніки, тим важливіше не гадати, а звірятися зі схемою — на DM переплутати запобіжники набагато простіше, ніж на старих моделях».
Ця порада особливо актуальна саме для Santa Fe DM через кількість схожих за назвою модулів.
Таблиця «що не працює → який запобіжник перевірити»
Ця таблиця допомагає швидко зорієнтуватися серед численних модулів Santa Fe DM, не гортаючи повну схему:
| Що не працює | Який запобіжник перевірити |
|---|---|
| Двигун не заводиться | F/НАСОС, IG1, IG2 |
| Кермо стало важким | MDPS |
| Не реагує кнопка старт-стоп чи смарт-ключ | УМНИЙ КЛЮЧ 1-4, НАЧАЛО |
| Не працюють склопідйомники | P/WDW LH, P/WDW RH |
| Мовчить звуковий сигнал | РОГ |
| Не світяться стоп-сигнали | СТОП-СИГНАЛ |
| Не працює магнітола чи навігація | МУЛЬТИМЕДІА, AMP |
| Не гріє заднє скло | RR HTD (салон і моторний блок) |
| Центральний замок не блокує двері | ЗАМОК DR |
На що звернути увагу під час заміни
Через складнішу електроніку Santa Fe DM варто дотримуватися кількох додаткових правил обережності при роботі із запобіжниками:
- ніколи не встановлюйте запобіжник з номіналом вищим за вказаний, особливо для потужних кіл на кшталт MDPS;
- перед заміною будь-якого запобіжника вимкніть запалювання і по можливості дочекайтеся, поки згасне індикатор смарт-ключа;
- якщо після заміни запобіжника смарт-ключ перестав розпізнаватися, спробуйте від’єднати клему акумулятора на кілька хвилин для перезапуску системи;
- тримайте в бардачку кілька запобіжників поширених номіналів — 10, 15, 20 і 25 ампер — оскільки саме вони найчастіше потрібні для дрібних несправностей.
Як влучно кажуть досвідчені механіки: «на сучасному автомобілі запобіжник рідко винен сам по собі — частіше він просто сигналізує про те, що десь далі є проблема серйозніша».
Тому повторне перегоряння того самого запобіжника на Santa Fe DM — це завжди привід звернутися до фахівця, а не продовжувати самостійні експерименти.
Обидва блоки запобіжників Santa Fe DM влаштовані складніше за попереднє покоління через смарт-ключ, електричний підсилювач керма і численні електронні модулі. Головне — не плутати схему цього покоління зі схемою Santa Fe CM, звірятися з номіналами перед кожною заміною і звертати особливу увагу на запобіжник MDPS, якщо кермо раптом стало важким.
